英国abi电路板故障检测仪主要特点

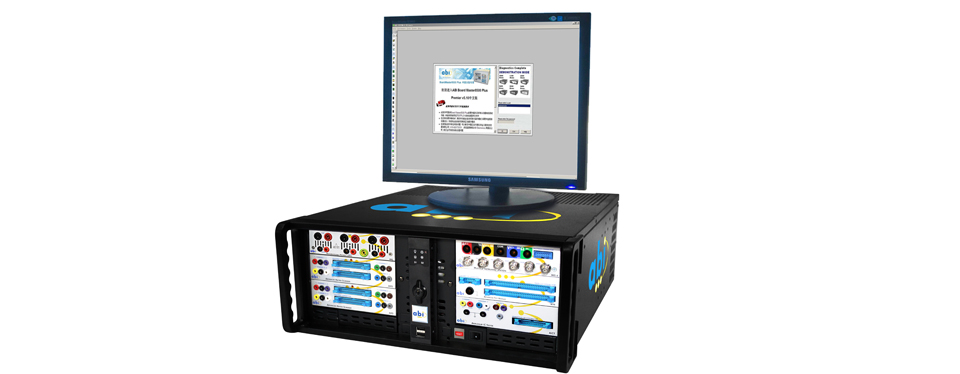

BM8600电路板故障检测仪

一、电路板检测和故障诊断的现场实用技术

您可以学习工业领域的实用电路板检测和故障排除方法,例如VI曲线,3D VI曲线,矩阵,模拟,数字功能测试,在线测试,断电/通电测试,信号测量等。您可以直接体验复杂的工业电路板以及信息和通信设备电路板的故障诊断和分析技术。BoardMaster是在工业领域中广泛用于电路板检测和故障诊断的设备,使用它进行技术培训后可立即投入实际工作中使用。
电路板检测可以在不给电路板通电的情况下测量开路/短路,VI曲线,电阻等值,并通过VI特性测试检查完整性。在加电时的通电测试中,将执行各种集成电路或组件的功能检查。另外,来自测量和存储的产品以及经过比较的测试数据可以用作非常强大的诊断工具。
对于工业设备或信息和通信设备中的电路板,BoardMaster主用于在生产和制造阶段进行产品检查,而且对于以后进行故障排除和维修也有很大帮助。

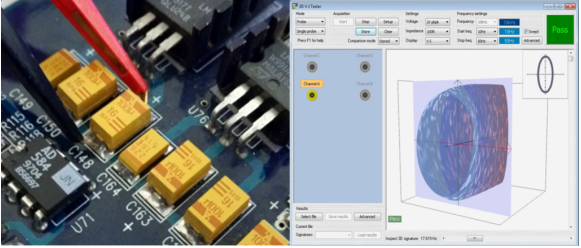

BM8600电路板故障检测仪检测和故障诊断

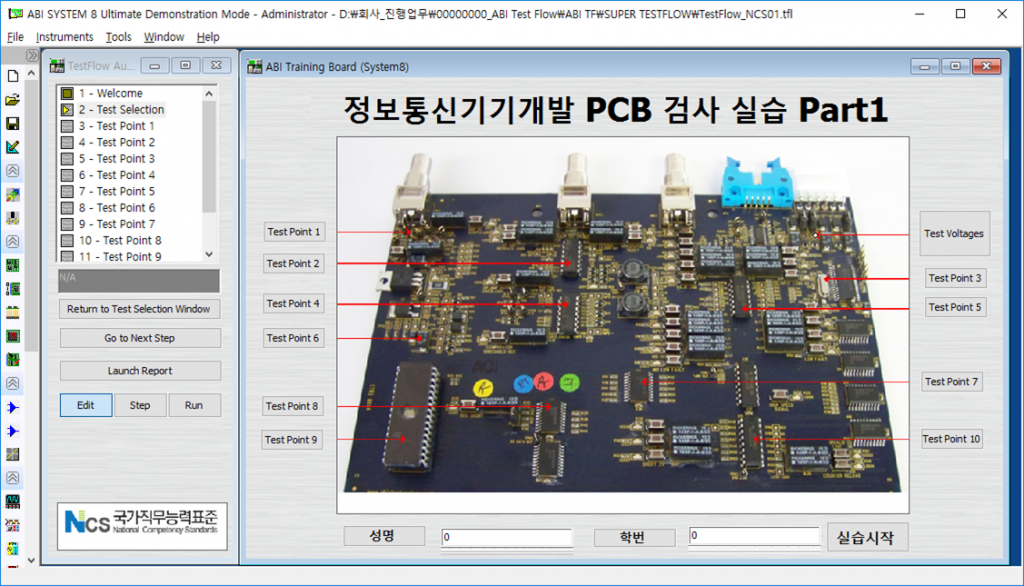

BM8600电路板故障检测仪流程化测试

二、了解电子元器件的电气特性

使用VI 曲线了解电子元器件特性并进行有效培训,如:电阻,二极管,电容器,晶体管,电感器,双向可控硅,齐纳二极管,74 / 54x,TTL,模拟集成电路、数字集成电路等。

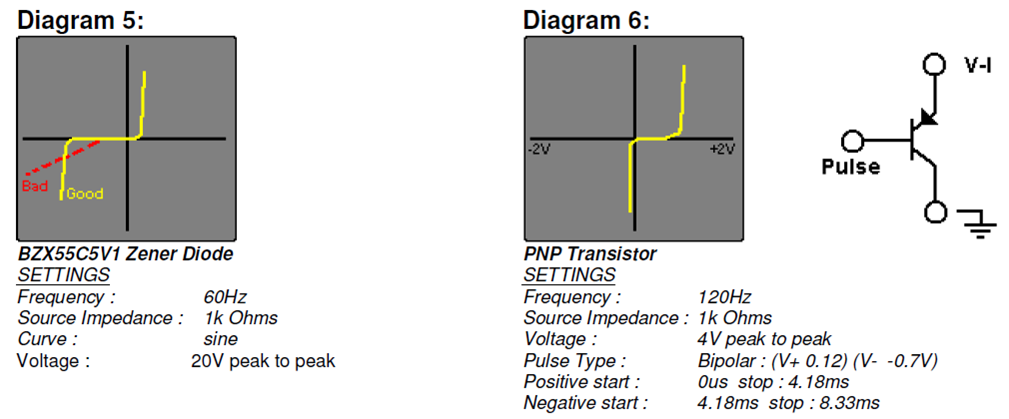

BM8600电路板故障检测仪V-I测试条件修改

三、实践/研究集成电路、组件功能测试

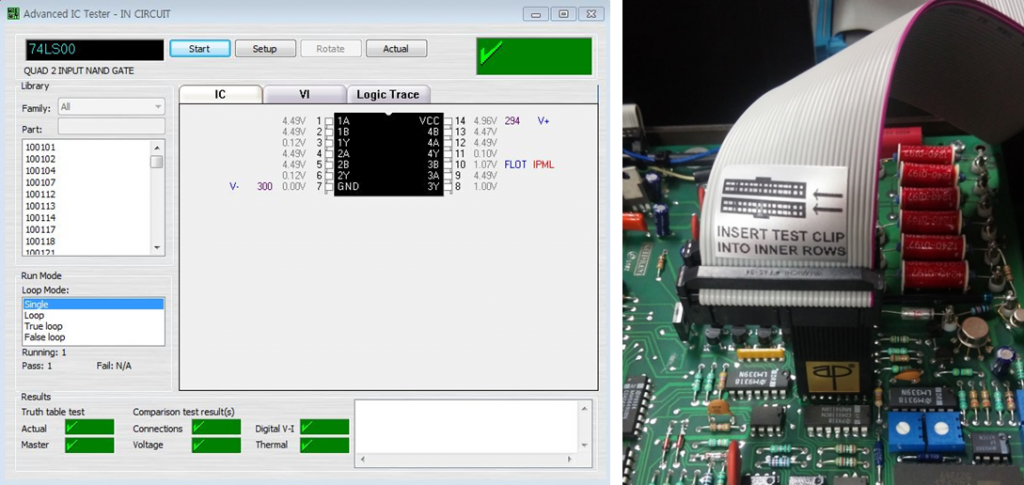

提供丰富的集成电路测试功能:连接关系、数字V-I、电压、IC比较,各种图形测试结果,自定义测试界面,用户报告等,用于实际或研究用途的集成电路功能测试,支持在线/离线模式下的测试。

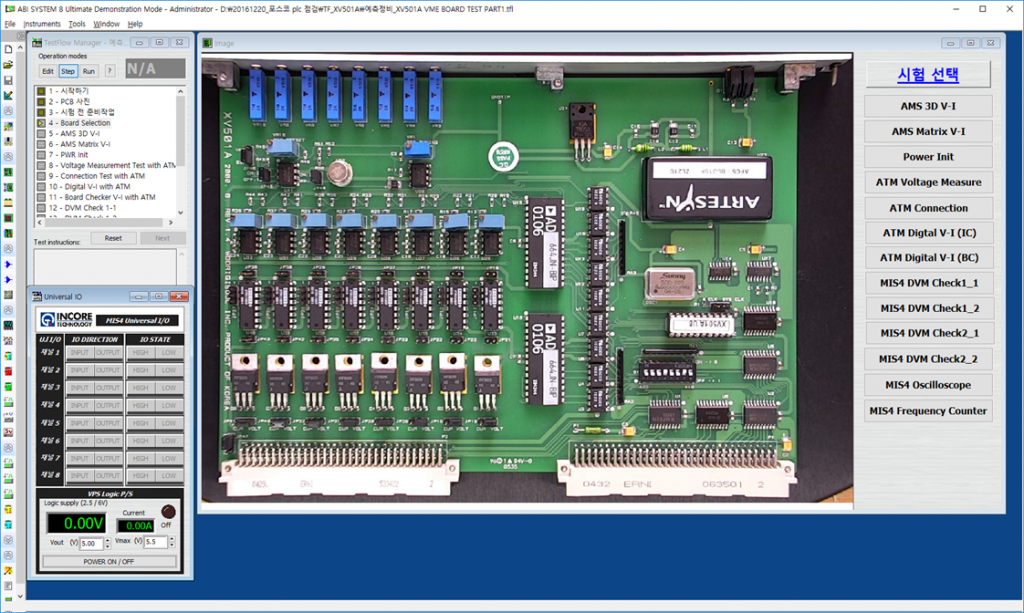

BM8600电路板故障检测仪测试功能测试

世界上第一个“多合一” 电路板检测仪-BoardMaster
检测并修复导致电路板故障的的原因是很困难的。“机器坏了,它不起作用!” 如果操作员只有关于故障情况的备忘录,实际上,维修工程师不确定该怎么做。因此,您必须检查并考虑很多事情。随着时间的流逝,维修工程师被迫意识到维修故障所花费的时间。
Boardmaster是一款通用的集成式PCB测试仪,汇集了25种以上的测量工具,这些工具可用于多种应用,就像多功能瑞士军刀,它可以大大提高电路板故障检测的效率,缩短维修时间。

四、动态半导体测试

通过使用同步脉冲和V/T曲线,可以通过激活栅极测试来验证、观察半导体详细特性,例如双向可控硅,晶体管,SCR,MOSFET和继电器设备。

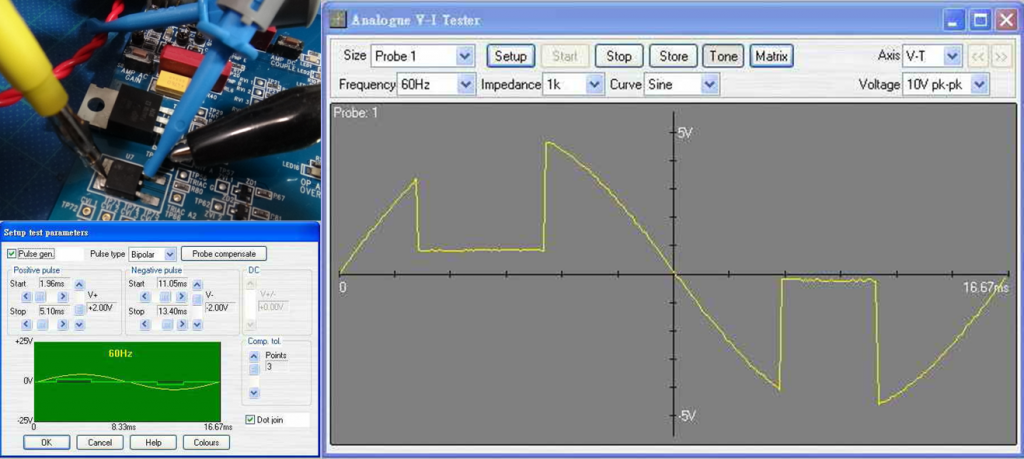

BM8600电路板故障检测仪V-T测试

五、引起学习兴趣并共享软件

VI曲线,组件特性和工作原理,对数字IC进行图形检测,您可以轻松地利用这些原理对各种组件进行测试培训,并且可以广泛使用该软件,通过直接体验来增加学习的兴趣。
通过实践对泄漏电容器,二极管检测,无源部件特征,3D VI分析,电路板加电/非加电状态检测来提高学习效果和实践乐趣。

BM8600电路板故障检测仪软件功能

六、电路信号采集,分析和学习--使用各种仪器

提供各种工具用于检查时钟信号或电流测量、电阻的测量和比较波形,可编程的电源,文件存储以及用户所需的测试仪表界面组成完整信号的分析。通过利用各种测试参数和设置存储功能,可以提高使用通用仪器的能力。

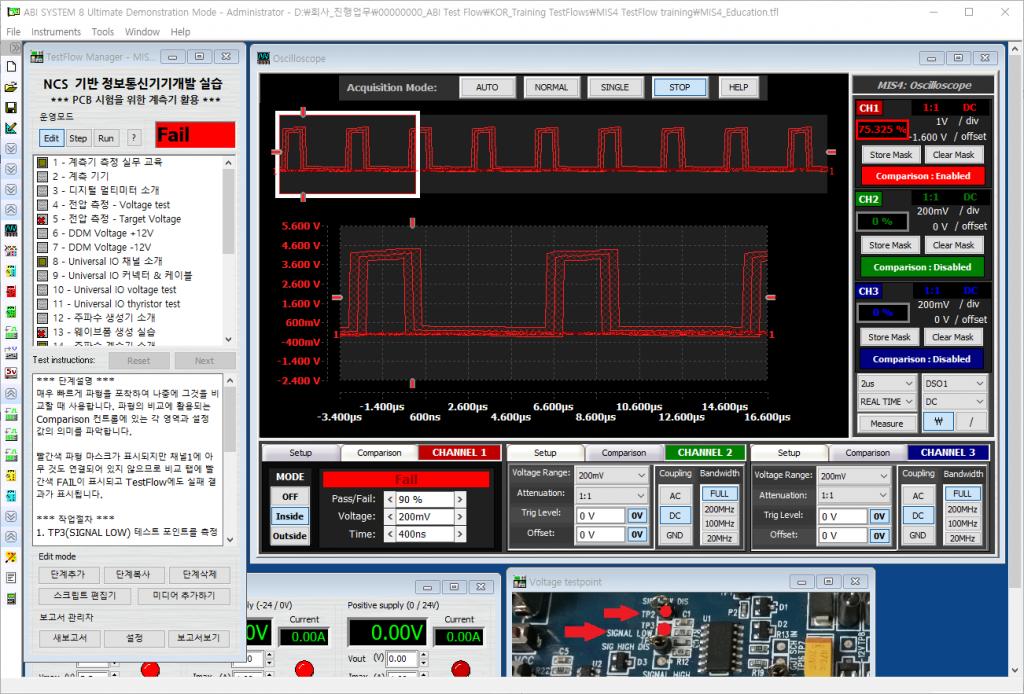

BM8600电路板故障检测仪示波器功能

七、用户设备测试编程,根据培训课程更改GUI界面

模拟IC和数字IC的功能测试以及测试编程学习功能使您易于理解和测试组件的特性和功能。 通过链接TestFlow上的Python编程语言,它提供了各种学习元素,例如数据记录和信息与其他测量设备的链接。
该程序可用于配置测试自动化或检测系统,可以更改用户界面或重新创建新的测试界面以满足用户需求。

BM8600电路板故障检测仪测试界面修改

BM8600电路板故障检测仪测试界面修改

八、探索其他功能和实用课程

定制测试和信号比较,通过/失败,报告生成,短路定位器,基于软件的多功能仪器,可编程电源(3路隔离40VDC输出)和电流限制功能,可提供各种仪器高效率学习,各种测量设备适用的实践课程使用。
利用分步式流程,通过检查和测试过程的工作理论/ 实践培训优势,为“使用测试和测试流程共享教育”提供了多种教学计划(VI测试,PCB故障查找和维修)
电路板测试仪(PCB测试仪)是业界广泛用于PCB检查,故障诊断和分析的设备,并且是电子教学中的有用合作伙伴。Boardmaster的各个组件模块均支持实际的电路板检查以进行培训。
在电子行业中,检测电路板上的组件缺陷并分析各种信号以识别并修复故障原因非常重要。Boardmaster将是传授原理和技能的绝佳培训工具,使学校和教育机构更容易理解和使用这些功能。
基本的电子理论和零件测试可以轻松进行。它还带有专门设计用于解决维护中常见错误的实用训练板。借助创新的软件,模块化的产品,从而可以降低采购成本,使其成为在职培训的理想解决方案。
它可用于信息和通信设备开发,工业电子设备开发,电子应用设备开发,医疗设备开发以及铁路或设备维修领域的培训中的实践。它还可用于电路板检查,电路测试,组件检查以及电路板故障诊断和维修。Boardmaster是用于电路板检查的集成设备,广泛用于电子类的职业培训课程,大学、企业/行业的技能培训。
