英国abi 电路板反求系统

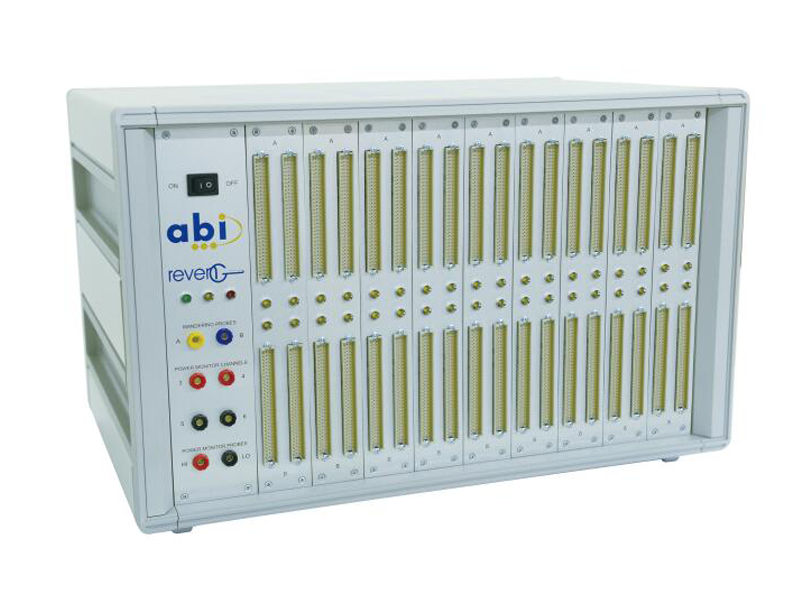

RE2048电路板反求系统

产品概述

电路板反求系统是为高效、专业从电路板上求取高质量的电路图所设计。该系统包括:PC控制多通道硬件测量系统、SYSTEM8 Ultimate控制软件、专业绘图软件三部分。

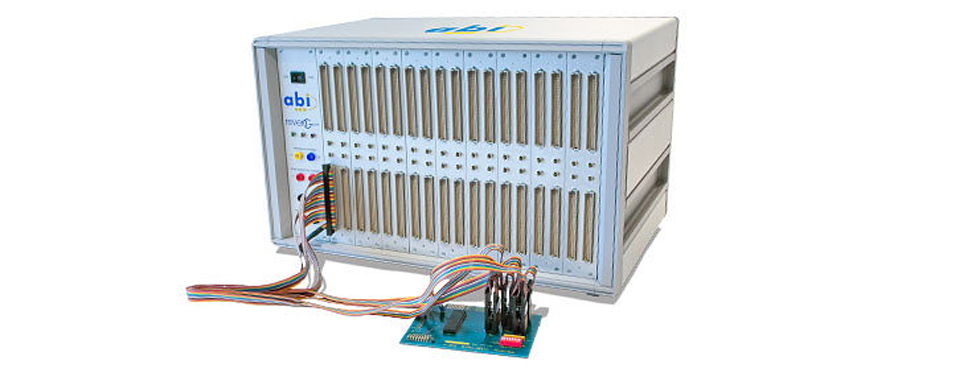

反求过程通过测试夹、连接器、测试钩连接到被测板上的各个器件来实现。System8 Ultimate控制软件将自动指导用户在被反求电路周围放置和移动测试夹具,软件将生成最佳的夹具组合次序和夹具移动次序,以便反求到电路板上所有可能的连接关系。用户也可以修改和重写夹具的自动放置、移动次序。

主要特点

  • 摆脱了传统的人工绘图繁琐,极大提高了工作效率,降低成本,易于使用
  • 2048路测试通道
  • 用户可自由定制各种测试夹具和连接器,方便于器件连接
  • 使用安全的小信号技术,确保反求过程安全性
  • 可只对局部电路进行反求、绘制电路图
  • 重复反求和验证
  • 反求过程可以在任意阶段暂停、重新开始和终止,测试结果随时保存
  • 系统自动优化测试步骤,提示夹具的移动和放置,无漏测,确保结果准确
