英国abi 边界扫描测试仪

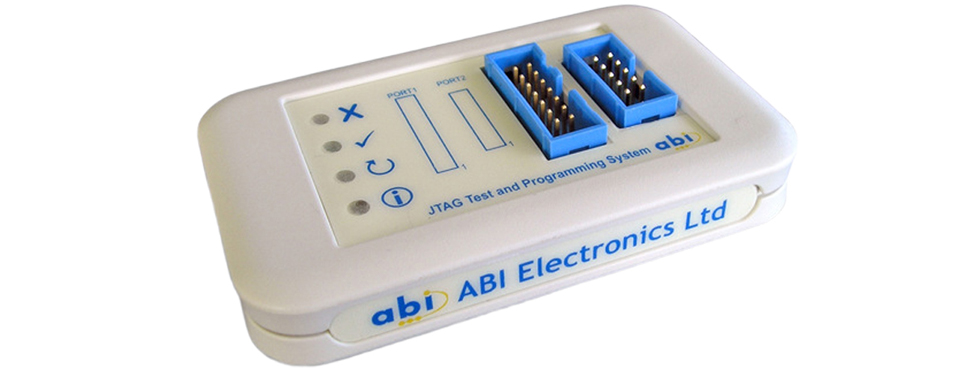

JTAGMaster边界扫描测试仪

产品特点:

一种边界扫描测试仪,可任意观察单个管脚,从而确定其功能。此信息可以保存在可自定义的测试过程中,该过程还可以包括图片和数据表。EXTEST模式可用于手动更改管脚的状态并跟踪对链中其他设备的影响。扫描检查是个多许可证软件,可以在多个站点上运行边界扫描检查。

一种编程接口,用于处理工业标准JAM STAPL文件(标准测试和编程语言)和SVF文件(串行矢量格式),以便向设备发送编程指令和测试功能。ABI使用JTAG标准(联合测试行动组,与IEEE1149.1兼容),确保所有兼容IC之间的兼容性。

JTAGMaster还能够使用外部适配器对EEPROM器件进行编程。 支持标准brinary文件,也可以在设备缓冲区窗口中对其进行修改。 库中存在各种EEPROM器件,用户可以轻松对其进行修改。

支持协议:

  • 串行外设接口(SPI)
  • 集成电路间(I²C)
  • 微线(μwire)

物理参数:

  • 工作电压:5V(由USB端口供电)
  • 消耗功率:500mW
  • CE认证且符合RoHS
  • 物理规格:尺寸:83 x 52 x 16mm;重量:200克
  • 环境要求:工作温度:0°C至50°C;储存温度:0°C至70°C;湿度:高达80%无冷凝综合
  • 培训套包(可选)
